[Topic Unique] Impression 3D : Vos impressions

[Goran Skarr]

Coucou

Je vais ouvrir le bal, avec deux réalisation en cours, un fusil blaster E-11 (Version Empire Contre Attaque), ainsi qu'un Blaster DL-44 mais sans lunette puisqu'il servira comme arme de poing d'un officier impérial.
A noter que lors du prochain gros tuto costume (qui arrivera d'ici un mois) il y aura toute une partie consacrée à l'impression 3D d'un casque de trooper.

Les deux impressions sont faites en PLA, et imprimée avec un une imprimante Prusa.


Blaster E-11 :

Spoiler :   Afficher

Fichier utilisé gratuit trouvable à cette adresse :
https://www.myminifactory.com/object/3d ... ster-72283

DL-44

Spoiler :   Afficher

Fichier utilisé gratuit aussi, disponible ici :
https://www.myminifactory.com/object/3d ... l-44-35004

Fichiers en libre accès :
- Armure complète et arme des Tanks Troopers et des Shoretroopers de Rogue One
- Blaster de l'univers The Old Republic

[Goran Skarr]

On avance doucement sur ces deux impressions. J'en profite pour vous faire partager une bonne suprise, je travaillais jusqu'alors sur des filament de la marque de mon imprimante (Prusa) et j'ai testé des filaments de al parque E-Sun disponible sur amazon. Ces filaments sont beaucoup plus facile à poncer et on obtient un rendu lisse beaucoup plus rapidement que mes deux précédentes bobines. A ce sujet je vous déconseille (car je ne peux vous l'interdire) l'utilisation du filament blanc de chez Prusa une vraie bouse de bantha !

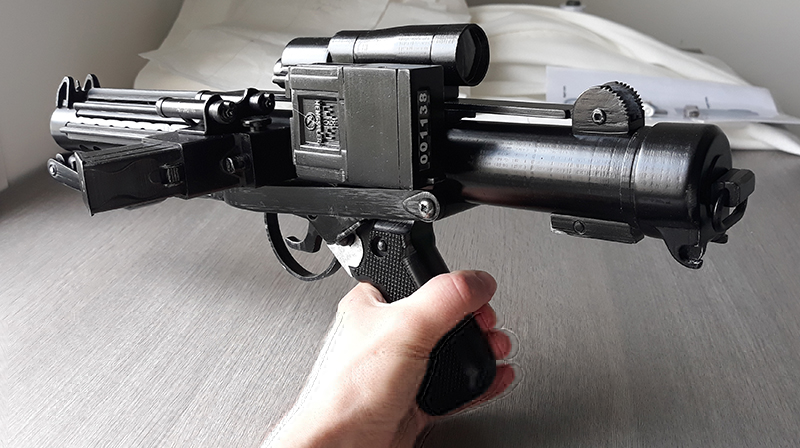

Donc on passe aux photos du E-11. Les lentilles de la lunette sont en worbla transparent, que j'ai préférée à la lentille 501st.

Spoiler :   Afficher

Petit détail, mais toujours fun, la gâchette est fonctionnelle

Et enfin la crosse dépliable, qui sera elle aussi fonctionnelle

Et enfin le DL-44 en cours de post traitement : apprêt, masticage et ponçage

Spoiler :   Afficher

[Goran Skarr]

Des nouvelles du E-11, il avance bien, les rails du canons ont étés assemblées aujourd'hui, j'y ai ajouté la visserie sur le canon. J'attends des ressorts et des axes commandés sur internet pour pouvoir monter la crosse, et ça sera terminé !

Et parce qu'on ne fait que des grosses pièces, voici quelques accessoires pour la tenue d'Huxette de Cusset de cette année, boucle de ceinture, cylindre de casquette, et tuile de barre de rang. Tuile qui va être moulée en résine pour pouvoir les dupliquer plus facilement qu'en résine.

[CRL]

Combien de bobine(s) nécessaire(s) pour faire un E-11 comme celui-ci ?

parce qu'il est juste : Wouah !

[Goran Skarr]

Il faut un peu plus d'une demi bobine. Avec une bobine j'ai fait le DL-44 et l'E-11, et il m'en reste un peu.
Mais oui le fichier est juste exceptionnel !

[Goran Skarr]

un peu de weathering

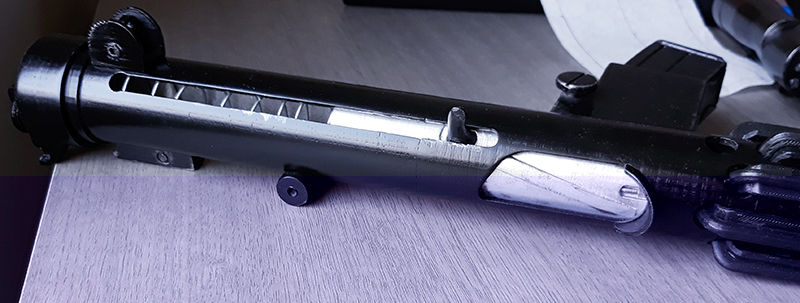

Assemblage du verrou et du ressort au restant du blaster. A noté que celui si est fonctionnel, ça ne sert à rien mais c'est toujours marrant !

J'attends le ressort de la crosse pour pouvoir le terminer

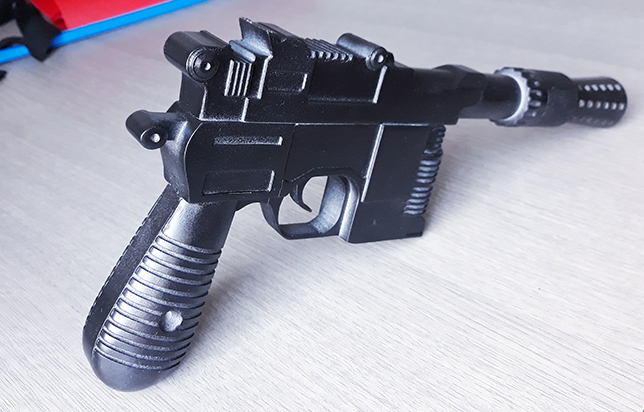

Et sinon le DL-44 juste bombé, car comme il n'est pas pour moi je fais juste le minimum dessus

Peinture utilisé : Noir satiné Motip (trouvable dans n'importe quelle centre auto).
Pour vous donner une idée en coût de réalisation le E-11 me revient à 49€ (en incluant le prix d'une moitié de bobine) et le DL-44 à 30€. J'espère recevoir ce qui me manque dans la semaine pour pouvoir terminer le E-11 rapidement

[avensis18]

Salut, j'adore le DL-44 il est super bien fait, je suis fan aussi des autres créations très bon travail

[Goran Skarr]

encore une fois, merci, j'ai reçu le ressort de compression de la crosse aujourd'hui, donc je suis assez fier de vous montrer le E-11 terminé !!!

Huxette vous montrera sa version définitive du DL-44 quand celui ci sera fini

[Obiwan Keshnobi]

Whoua mais il a l'air super classe !!! Tu as fais en impression ?

[jedi-mich]

Joli
Du beau boulot

[Goran Skarr]

Whoua mais il a l'air super classe !!! Tu as fais en impression ?

Yep tout est fait en impression 3D, il représente un peu prêt une centaine d'heure d'impression. Pour le reste c'est du ponçage, peinture et un peu de patine. l'assemblage est tout con à faire, plus simple qu'une maquette

Et merci à vous deux pour vos retours

[Chadax]

C'est grave stylé !

[Goran Skarr]

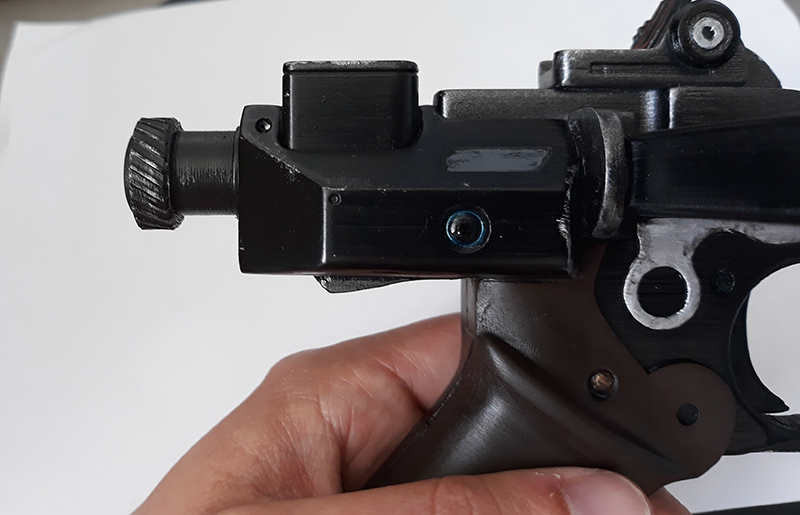

Et voila le DL-44 modifié peint et patiné par Huxette, comme elle bosse actuellement je fais relais . Fait prêt à se ranger dans un Holster d'officier impérial !

[Goran Skarr]

Coucou,

Suite à ce week end, j'ai eu une demande d'un sabre laser (uniquement le manche ), les photos arrivent dans la semaine.
Mais ça m'a permis de tester un tout nouveau filament, toujours en PLA, achetable à cette adresse : https://www.amazon.fr/gp/product/B07FQD ... UTF8&psc=1
Par rapport à au filament Prusa quelques améliorations :
- le fils s'extrude bien verticalement, et donc ne colle pas sur la buse. Ce qui avait pour conséquence de faire un "gros pâté" et d’avoir une impression à refaire.
- Il se ponce très très facilement
- Il me semble plus résistant
- Il permet de faire des travaux plus précis.

Bref que du bonheur, et à ce stade aucun inconvénient.

-- Edit (Jeu 02 Mai 2019 - 8:59) :

Et voilà à peine tout frais sorti d'impression,

Voici les pièces du sabre laser de Shaak Ti, sans doute son futur propriétaire veut le faire dédicacer à Cusset.... Oh wait
L'ensemble des pièce a pris 30h01 (soyons précis) à imprimer, toujours en PLA, pour environ 47m de fils.

On va passer à la case ponçage et assemblage

[Goran Skarr]

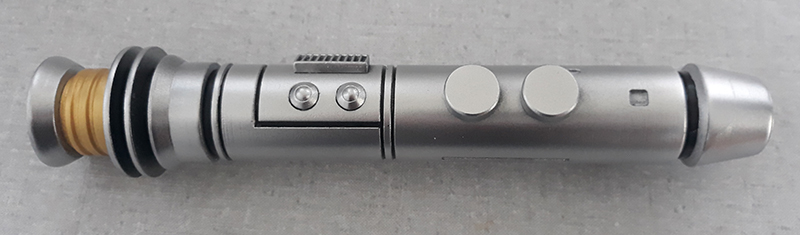

Et voilà le sabre dans sa version définitive, j'aurais bien patiné un peu le tout, mais le propriétaire ne veut pas .

Je suis assez content du rendu, petite astuce pour donner plus de profondeur à la peinture chrome, sous couchez d'abord en noir brillant avant de peindre en chrome.

[CRL]

pour le chrome tu utilises quoi ?
On m'avait conseillé du Rub'N Buff, mais j'ai jamais reçu, le colis à été bloqué à la douane, puis retourné au Canada sans raison

tu pourrais nous dire également le poids de cette poignée de sabre ?

[Goran Skarr]

Je pense que tu vas rire.... j'utilise la marque Renaulac trouvale sur le net, ou dans des magasin de bricolage (je les ai acheté chez Casto) Bombe Argent effet Metal. L'effet chrome est toujours compliqué à faire sans y laisser un rein !

L'apprêt utilisé par contre est du Motip, ponçage papier de verre grain 1000, puis j’ai fait une couche de noir (toujours chez Motip ref. Semi Gloss Black). Et après argent autant que faire ce peut.

Poids du sabre 138 grammes.

[Goran Skarr]

Petite impression rapide, mais sympa aussi :
Un emblème impérial un peu revu , c’est le logo d'une association de costumés SW.
La bombe argenté est une bombe effet acier martelé, d'ou les différences de teinte totalement normal

J'en profite pour donner un petit tuyau concernant les impressions 3D pour tout ce qui est accessoires petits ou moyen..... en gros pas les casque, je vous conseille d'utiliser du "putty" (trouvable ici) sur les jointures. C'est du mastic à maquette pour boucher les trou, c'est super simple (pas besoin de mélange comme le gros mastic à carrosserie) et ca se ponce et peint très facilement. C'est juste un peu cher pour la quantité

[Goran Skarr]

Je vous partage aujourd'hui un site anglais, où vous trouverez de quoi imprimer de A à Z une armure de Shoretrooper, avec sa variante Tanktrooper pour le casque à cette adresse. Vous y trouverez même le E-22
Les deux concepteurs mettent à disposition gratuitement (oui c'est à peine croyable j'avoue) les fichiers à l'échelle 1:1 de ces deux armures de Rogue One. Je n'ai rien imprimé pour le moment de leur fichier, mais j'en ai télécharger quelques uns et la qualité semble être de mise.

[Goran Skarr]

Coucou,

petit test d'impression + peinture pour l'emblème du premier ordre. Produit 100% SWU puisque c'est CRL qui l'a conçu et moi qui l'ait imprimé.
En dimension il fait en gros 4x4cm.

Je suis assez content des réglages d'impression, je n'ai pas eu de bavure, pas d'écart d'alignement. Par contre au niveau peinture, il faudra faire des progrès !

[Jies]

Vraiment bluffant ce que tu arrives à faire !

[Goran Skarr]

Merci beaucoup, en vrai je ne fais que poncer le reste c'est l'imprimante qui s'en charge !

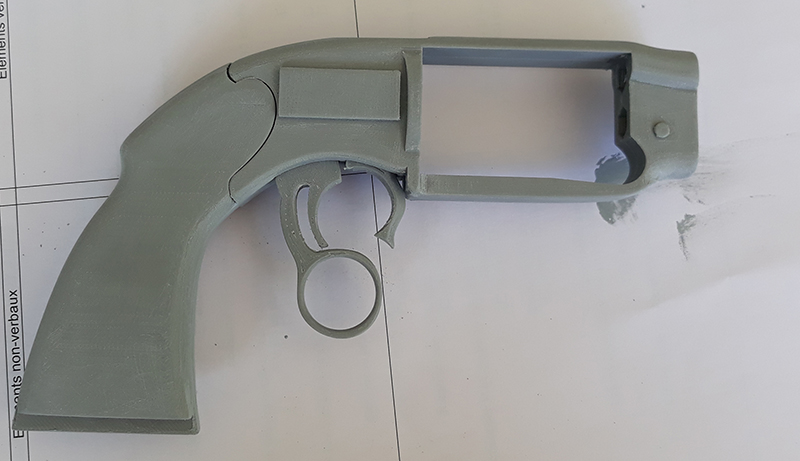

Impression en cours du RSKF-44, qui est l'un des deux blaster de Beckett dans Solo, ici dans sa version sans lunette.
Petit plus du fichier que j'ai utilisé, le barillet est amovible, oui ca ne sert pas à grand chose, mais j'aime bien avoir des armes "interactives"
Pour le moment je suis à environ 25H d'impression. Il doit me rester quelque chose comme une petite douzaine d'heure d'impression pour les deux pièce manquantes. Pour info rien n'est poncé, c'est du brut de fonderie !

Le blaster est donc fini d'imprimer : temps total d'impression 35h21. Il est cours d'assemblage en ce moment. J'utilise du "putty" Tamiya qui me permet de boucher les imperfections, et les jointures etc. Très pratique ca se ponce et se peint super facilement.

Et test peinture sur une pièce, c'est gris métal Motip, donc peinture de voiture, pas cher, et pour un résultat au top !

[Goran Skarr]

Impression et assemblage terminée !!!!!
Je vous mets ici les photos non patinées, il sera bien entendu vieilli par la suite. Mais le bébé est beau, le mécanisme de rechargement est fun je trouve.

Autre impression d'un blaster créer par un fan et se nommant Savage
Et donc les photos des pièces imprimées :

Et la lunette modifiée donc plus grande. ressemblant davantage à celle du DL-44 que l'originale, qui rappelait le E-11 je trouve.

Durée d'impression : 38h42, si on compte les différents ratés : 43h04.
Matériel utilisé : PLA donc
Remplissage : 15%
Imprimante : Prusa MK3

[jedi-mich]

Pas mal du tout

[Goran Skarr]

Je partage aujourd'hui une mise en ligne gratuite de MYNOCK'S DEN, qui est un cosplayer talentueux qui travaille pas mal avec l'impression 3D.
Il mets en ligne gratuitement les fichiers d'impression (format STL) pour les blasters :
- Blaster d'Eleena Daru, univers TOR
- Blaster de Shae Vizla, univers TOR aussi

Lien en question c'est ici
A noter, et c'est encore plus sympa de sa part, que le fichier est détails pièce par pièce les blasters (voir image ci dessous) ce qui évite les découpes hasardeuses.

Et au passage j'ai mis à jour le premier post de ce topic, ajoutant un sommaire quant aux réglages des imprimantes 3D et ainsi un inventaire des fichiers d'impression mise en ligne gratuitement, mais aux adresses parfois difficiles à trouver.

[Goran Skarr]

Dernière impression en date, pour quelqu'un cette fois ci !

Un blaster mandalorien

Assez étonné car il ne m'a fallu qu'une vingtaine d'heure pour tout imprimer, ce qui est pas énorme même pour un blaster de poing.ET la qualité est plutôt pas mal, donc content

[Goran Skarr]

Blaster Mandalorien terminé,

Quelques informations :
- Durée d'impression : 24h57
- Qualité d'impression : 0.15mm, (Moyenne)
- Remplissage : 15%
- Durée de ponçage : 5h
- Lien vers le fichier (qui est gratuit) : https://www.thingiverse.com/thing:3977528

Mon travail est terminé sur ce blaster, car je ne suis pas en charge de la peinture

[Mattvador]

vraiment chouette tout ça!!

Je n'y connais rien en imprimante 3D mais je commence à m'y intéresser, je voulais savoir quel était le budget pour une bonne imprimante 3D? les bobines?... où trouver tout ça?
Ca ouvre de folles possibilités!

[Goran Skarr]

Salut

Tu as des imprimantes 3D à tous budget, d'une centaine d'euros à plus de 5000€.
Dans un premier temps évite tout ce qui est "clone de", ce sont des imprimantes bon marché (très très souvent chinoises) et dont les finitions ne sont pas au top. Je ne parle pas des impressions, mais des imprimantes en elle même, et ces soucis peuvent aller jusqu'au feu de la machine....

Je pense que pour une bonne imprimante il ne faut pas mettre en deçà de 250/300€. Au dessus de 1000€ tu es dans des imprimantes semi-pros ou pros tout court, donc si c'est pour du loisir, est ce vraiment nécessaire ? Et après il faut faire son marché entre la dimensions du plateaux, les différents de type de filament qu'elle peut supporter, si elle est améliorable ou non. Oui car certaines imprimantes sont améliorable à partir de pièces que tu imprimes toi même .

Attention aux réglages d'une imprimante, certaines se dérèglent très vite : réglage du plateau, de la buse, des axes etc. défaillants. Et crois moi régler une imprimante c'est CH***T ! En ce qui me concerne j'ai acheté une prusa MK3 (en kit) et j'en suis ravi. Donc bien lire les différentes critiques que l'on peut voir à droite à gauche. Parfois il vaut mieux lire que regarder des vidéos, car certains youtubeurs reçoivent en cadeau des imprimantes à tester....et objectivement peut on critiquer ouvertement un cadeau....

Enfin, dernier truc un peu con, mais à se poser quand même car c'est pas une paille, va-t-on en avoir besoin souvent ? ou une fois l'an ? Car c'est un investissement à la fois financier et temporel (oui car ça prend du temps à régler, poncer, préparer l'impression etc.).

En ce qui concerne le filament, en ce qui me concerne je n'imprime qu'en PLA, l'odeur est beaucoup moins nocive que l'ABS . Et je n'ai pas trouver meilleur filament, actuellement, que le E-Sun commandable sur Amazon : dans la moyenne au niveau tarif, et qui est très facile à poncer.

En espérant avoir répondu à tes questions

[CRL]

(je compte pas la 5ème car elle a fait une mauvaise manip )

Ah, ça doit être moi, ça.

[blasterpro-34]

C'est vraiment bien ! Combien te coûte l'impression d'un blaster ?

[Goran Skarr]

Tout dépend de quel blaster on parle. Si par exemple on part sur le DL-44, le coût en filament est de 5€, mais après comme c'est pour moi, je ne compte pas le temps de ponçage qui est au moins égal au temps d'impression car tu ponces avec plusieurs papiers de verre différents, la peinture etc. Donc je ne saurais pas vraiment te répondre précisément sur cette question

[Goran Skarr]

Et voici donc le Blackhand Annhiliator (blaster issu de Star Wars Galaxy) fin prêt à bouter du malandrin primé !

Pour les peintures utilisées :
- Apprêt Motip (trouvable dans n'importe quel centre auto)
- Sous couche en aérosol Motip aussi, (dans l'ordre) Noir satiné pour l'ensemble/ Chrome (uniquement pour le canon) / Gris métal (pour la partie avec la mire de visée
- Mélange acrylique en tube (oui oui en tube ) pour la crosse
- Le reste est fait principalement à la tamiya, quelques éléments sont fait à la citadel, mais j'ai beaucoup de mal avec ces peintures, donc j'en ai peu.
- Patine réalisée avec de l'argent Tamiya, et de la peinture à l'huile noire. Peinture à l'huile pourquoi ? D'une part ca met trèèèèèès longtemps à sécher (2jours) donc on peut modifier/supprimer certaines choses. Et d'autre part, parce qu'une fois sec il y a un aspect "graisseux" plutôt sympa ! Bon ok ca ne se voit pas en photo

Petit détail sur un des cerclage que j'ai fait bleu pour faire comme si c'était éclairé

Et encore merci CRL pour sa modélisation

[CRL]

[Evilunia]

Incroyable ce que t'arrives à réaliser j'ai hâte de voir la suite :d

[Goran Skarr]

merci !

et la suite arrive très bientôt .

[CRL]

sauf s'il fait encore chaud, dehors, avec de la peinture noire.... (Des bisous, Goran !)

[clair123]

Je partage aujourd'hui une mise en ligne gratuite de MYNOCK'S DEN, qui est un cosplayer talentueux qui travaille pas mal avec l'impression 3D.
Il mets en ligne gratuitement les fichiers d'impression (format STL) pour les blasters :
- Blaster d'Eleena Daru, univers TOR
- Blaster de Shae Vizla, univers TOR aussi

Lien en question c'est ici
A noter, et c'est encore plus sympa de sa part, que le fichier est détails pièce par pièce les blasters (voir image ci dessous) ce qui évite les découpes hasardeuses.


Et au passage j'ai mis à jour le premier post de ce topic, ajoutant un sommaire quant aux réglages des imprimantes 3D et ainsi un inventaire des fichiers d'impression mise en ligne gratuitement, mais aux adresses parfois difficiles à trouver.

Bonjour!
Merci pour le partage, c'est fascinant!
J'ai aussi vu la qualité de leur impression 3D, mais je suis aussi hyper intéressé sur leur nouveau casque Mando GI

[Goran Skarr]

Coucou,

Dernière création finie pendant les vacances, le second blaster de mon cosplay de mandalorien. Ne cherchez pas son nom c'est une création à 100%. CRL est parti de mes dessins pour créer le fichier 3D. Je voulais un blaster inspirer du pistolet Volcanic.
Le levier sous garde, et l'accès au magasin (en début de canon) pour recharger sont amovibles (pour le fun, car oui ca m'éclate ! ). Il ne manque plus qu'à lui trouver un petit nom !
Impression : Prusa MK3, au PLA, remplissage à 20%.
Temps d'impression (hors boulette) : ~42h
Ponçage : papier de verre de 150, 220, 600, et parfois 1000. Durée ponçage ~20H
Peinture : Bombe Motip Noir satiné, Gris métal et Argent.
Finition : Peinture tamiya.

Lunette amovible, mais perso je préfère avec finalement.

[Romario]

Tout simplement magnifique. Le design est super. Quand je vois ton temps de ponçage, c'est qu'il y a beaucoup a poncer sur les impressions 3D ou c'est moi qui m'en rends pas compte ?

[Goran Skarr]

Merci pour ton post

Le ponçage dépend du rendu que tu souhaites, et du matériel utilisé, le PLA fait partie des plastiques qui doivent se poncer le plus. Du coup oui il faut beaucoup ponçer si on veut avoir un rendu bien lisse ! Et encore là certaines parties ne sont pas nickel, mais bon, hein...

[Shamb Hall'o]

Super rendu, design tip-top, avec la touche personnalisée sur la crosse.
Je préfère également avec le viseur, sans il fait moins harmonieux dans les dimensions.

Euh, quels défauts ???

[Goran Skarr]

Merci beaucoup

l'emblème sur la crosse est une idée de CRL, qui a repris l'emblème que j'aurais sur mon casque de mando'

[Romario]

Merci pour ton post

Le ponçage dépend du rendu que tu souhaites, et du matériel utilisé, le PLA fait partie des plastiques qui doivent se poncer le plus. Du coup oui il faut beaucoup ponçer si on veut avoir un rendu bien lisse ! Et encore là certaines parties ne sont pas nickel, mais bon, hein...

C'est que sur les grosses pièces ? C'est un peu HS mais je pensais au figurine qui sont faite aussi en PLA.

[Goran Skarr]

Je pense que pour les figurines c'est différent, car tu peux utiliser du "putty" à maquette (ça fonctionne comme du mastique) qui te permet de gommer les imperfections des impressions, sans avoir à trop poncer.
Ceci dit un petit ponçage au papier 220 puis 600 n'est pas du superflux.

Concernant le HS, on est dans un topic impression 3D donc on peut même parler des figurines sans soucis

[Goran Skarr]

Les vacances sont finies, donc on se replonge petit à petit dans le cosplay, je viens de réaliser sous Fusion360 cette boucle de ceinture pour mon cosplay.
Impression en 4 partie : la boucle argenté en haut, deux parties noires venant enchâsser la boucle, et enfin la partie inférieur.

[Goran Skarr]

Le vieux barbu rouge m'a apporté une imprimante résine .
Du coup et bien j'ai testé deux trois trucs, non sans grosses boulettes mais j'en parlerais plus tard, en attendant je suis plutôt content du résultat. Un deathtrooper au 1/32 ainsi qu'une petite déco au 32ème aussi qui n'est sans rappeler une scène du Mando

Pièce brutes, non peintes

[CRL]

[Amidala44]

Ouahouuuuu

[jedi-mich]

J'pourrai te commander une statuette résine de 50cm de haut ??? Dis hein ????
